描述：

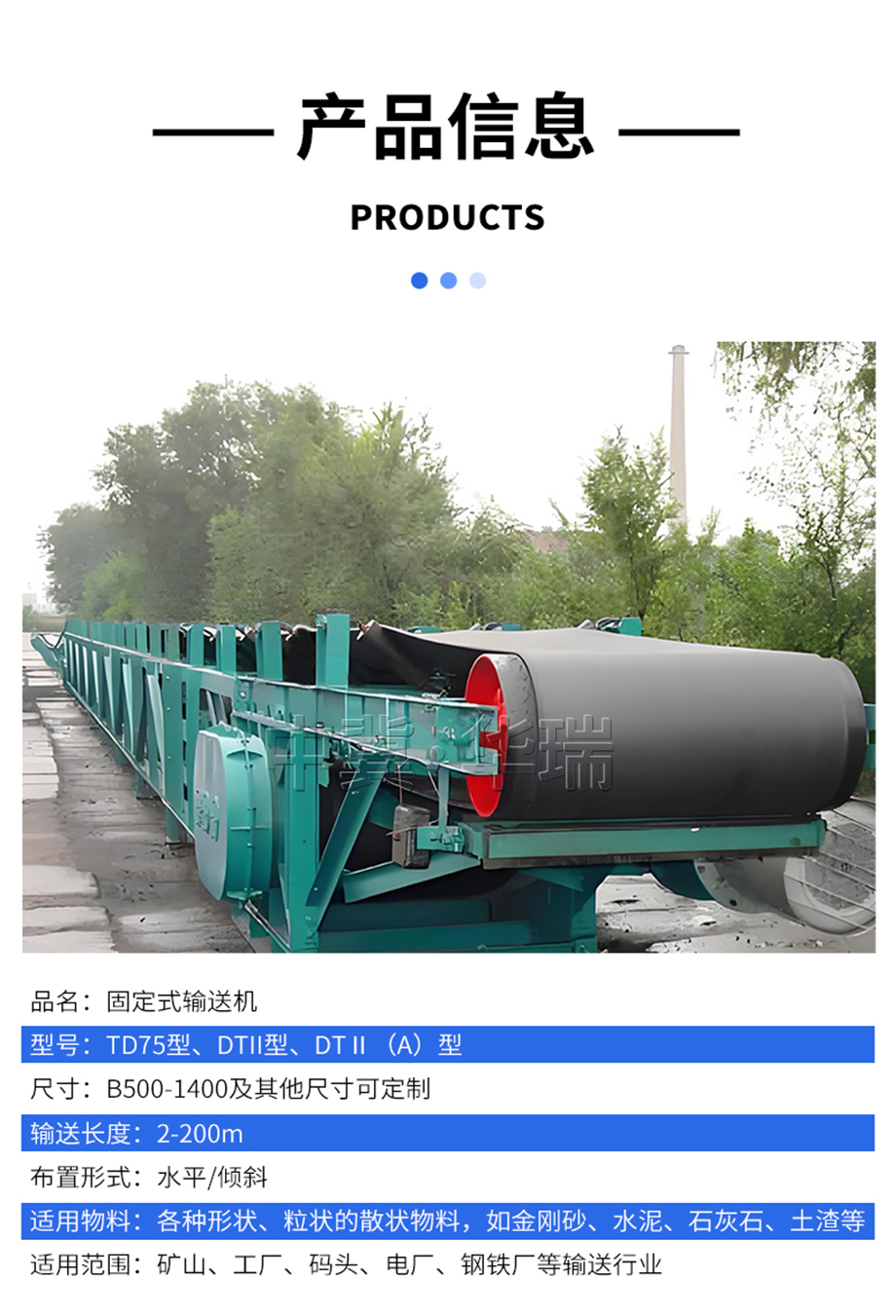

礦山帶式輸送機是一般用途的帶式輸送機，其帶寬有B500、B650、B800、B1000、B1200、B1400。它又有其他名稱：礦山輸送機，礦山皮帶機，礦山膠帶機，礦山輸送帶，礦山傳送帶，礦山膠帶輸送機，礦山皮帶輸送機

礦山帶式輸送機特點：

礦山帶式輸送機屬于一般通用型帶式輸送機。是散料、塊料、袋料等物料理想的高效連續傳送設備，與機車或人力運輸相比，礦山帶式輸送機具有輸送距離長、運量大、可連續輸送等優點，并且運行可靠，容易組成自動化和集中化控制。當輸送能力和運距較大時，礦山帶式輸送機還可配置中間驅動裝置來滿足要求。根據輸送工藝的要求，可以單機輸送使用，也可多機組合成水平、傾斜或帶有角度的運輸要求來完成物料的輸送。

礦山帶式輸送機工作原理

礦山帶式輸送機主要由橡膠輸送帶、傳動滾筒、改向滾筒、拉緊裝置、托輥、機架以及傳動裝置等幾部分組成。

橡膠輸送帶纏繞經過兩端滾筒后，用專用膠帶卡子或冷粘粘接或硫化方法，將兩頭接在一起，使橡膠輸送帶成為閉環結構。膠帶由上、下托輥支承著，由拉緊裝置將橡膠輸送帶拉緊，且拉到一定的張力。當傳動滾筒被電動機帶動而旋轉時，借助于傳動滾筒與橡膠輸送帶之間的摩擦力帶著膠帶連續運轉，從而將裝到膠帶上的物料、貨載從卸料處卸載，完成傳送工作。

礦山帶式輸送機的其他名稱

礦山帶式輸送機可簡稱傳送帶，輸送帶，輸送機，也叫礦山固定式皮帶輸送機，礦山固定式膠帶輸送機，礦山固定式輸送機，礦山膠帶輸送機，礦山皮帶輸送機。

礦山帶式輸送機適用范圍：

礦山帶式輸送機可適用于粉末狀、顆粒狀、塊狀等散狀物料、袋裝物料或成件物品（如輸送煤、碎石、礦石、沙子、砂、水泥、化肥、碎玻璃、糧食等等）的水平運輸或傾斜運輸。且根據輸送工藝的要求，可以單機輸送使用，也可多機組合成水平、傾斜或帶有角度的運輸要求來完成物料的輸送。

礦山帶式輸送機適用行業：

礦山帶式輸送機在冶金、煤炭、礦山、礦井、港口、電力、建材、化工、輕工、糧食和機械等廣泛的行業內適用。

礦山帶式輸送機適用環境：

礦山帶式輸送機不僅可適用于一般常溫環境（封閉或開放性環境），還可根據特殊環境來選用特種輸送帶并配合選用相應的防護措施來達到耐熱、耐寒、防腐、防爆和阻燃等條件的要求。

礦山帶式輸送機技術優勢

礦山帶式輸送機運行可靠。它能用于需要連續運行的重要的生產單位，如發電廠煤的輸送，鋼鐵廠和水泥廠內各種散狀物料的輸送，以及港口內船舶裝卸等均采用帶式輸送機。如在這些場合如果設備停機，其損失是巨大的，所以必須選用結構和質量可靠的輸送設備，而礦山帶式輸送機是完全適用此類型場合的輸送設備。

礦山帶式輸送機的輸送線路適應性強又靈活。線路長度根據需要而定．短則幾米，長可達10km以上?？梢园惭b在小型隧道內，也可以架設在地面交通混亂和危險地區的上空。

根據工藝流程的要求，礦山帶式輸送機能非常靈活地從一點或多點受料．也可以向多點或幾個區段卸料。當同時在幾個點向輸送帶上加料（如選煤廠煤倉下的輸送機）或沿帶式輸送機長度方向上的任一點通過均勻給料設備向輸送帶給料時，礦山帶式輸送機就成為一條主要輸送干線。

礦山帶式輸送機可以在貯煤場料堆下面的巷道里取料，需要時，還能把各堆不同的物料進行混合。物料可簡單地從輸送機頭部卸出，也可通過犁式卸料器或移動卸料車在輸送帶長度方向的任一點卸料。

常見的布置形式

礦山帶式輸送機組成

綜述

礦山帶式輸送機由輸送帶、驅動裝置、滾筒、托輥、拉緊裝置、清掃器、卸料裝置、制動及逆止裝置、機架（頭架、尾架、中間架、中間架支腿、改向滾筒支架、吊架、垂直拉緊裝置支架）、頭部漏斗、頭部護罩、導料槽等裝置組成。另有可逆配倉式輸送機。

輸送帶

輸送帶通常采用橡膠帶，向上輸送散粒料的傾角12°～24°。對于大傾角輸送可用裙邊橡膠帶。作用：在礦山帶式輸送機中起拽引和承載作用。

驅動裝置

是礦山帶式輸送機中的動力部分，是由安裝在驅動裝置架上的電動機，聯軸器，減速機組成，或可采用電動滾筒可替代以上裝置。

滾筒

滾筒分為傳動滾筒、改向滾筒。

傳動滾筒是動力傳遞的主要部件，輸送帶借其與滾筒之間的摩擦力而運行。礦山帶式輸送機的傳動滾筒有鋼板和鑄鐵兩類，在此兩類中又分為膠面和光面，膠面滾筒式為了增加滾筒和輸送帶之間的附著力。

改向滾筒式用于改變輸送帶的運行方向，或是增加輸送帶與傳動滾筒的包角（這類滾筒又叫增面滾筒），礦山帶式輸送機改向滾筒有鋼板和鑄鐵兩種。

托輥

用于支撐輸送帶和帶上物料，使其穩定運行，槽形托輥用于輸送散狀物料；平行托輥用于輸送成件物品；調心托輥用于調整輸送帶，是他保持正常運行，不致跑偏；緩沖托輥裝于輸送機受料處，以保護輸送帶，延長輸送帶的使用壽命，礦山帶式輸送機有槽型托輥，上平行托輥，下平行托輥，槽型調心托輥，上平行調心托輥，下平行調心托輥，緩沖托輥，重型緩沖托輥等八種結構類別。

拉緊裝置

它的作用有：（1）是輸送帶有足夠的張力保證輸送帶和滾筒間不打滑；（2）限制輸送帶在各支承間的垂度是輸送機正常運轉，礦山帶式輸送機采用三種拉緊裝置型式：螺旋拉緊，車式拉緊和垂直拉緊。

清掃器

其作用時清掃粘附在輸送帶上的物料，礦山帶式輸送機有彈性清掃器，空段清掃器兩種。

卸料裝置

用于非頭部漏斗卸料的輸送機中間卸料，本系列有犁式卸料器，卸料車和中興卸料車三種。

可逆配倉皮帶機

此輸送機可前后卸料，并且可以前后移動，主要用于各個倉口卸料。

制動及逆止裝置

此類裝置可根據需要可加可不加，用時防止傾斜輸送機停車是發生倒轉的裝置，礦山輸送機的逆止裝置有滾柱逆止器，帶式逆止器兩種；礦山輸送機的制動裝置為液壓電磁閘瓦制動器（一般重型輸送機采用）。

機架

（1）    頭架：用于支撐頭部滾筒和連接中間架

（2）    尾架：用于支撐尾部滾筒和連接中間架

（3）    中間架：用于支撐托輥

（4）    中間架支腿：用于支撐中間架

（5）    改向滾筒支架、吊架：用于部位安裝改向滾筒

（6）    垂直拉緊裝置支架：用于垂直拉緊裝置的主要機架

頭部漏斗、頭部護罩：

用于防塵和導料

導料槽：

用于喂料、防塵和導料。
